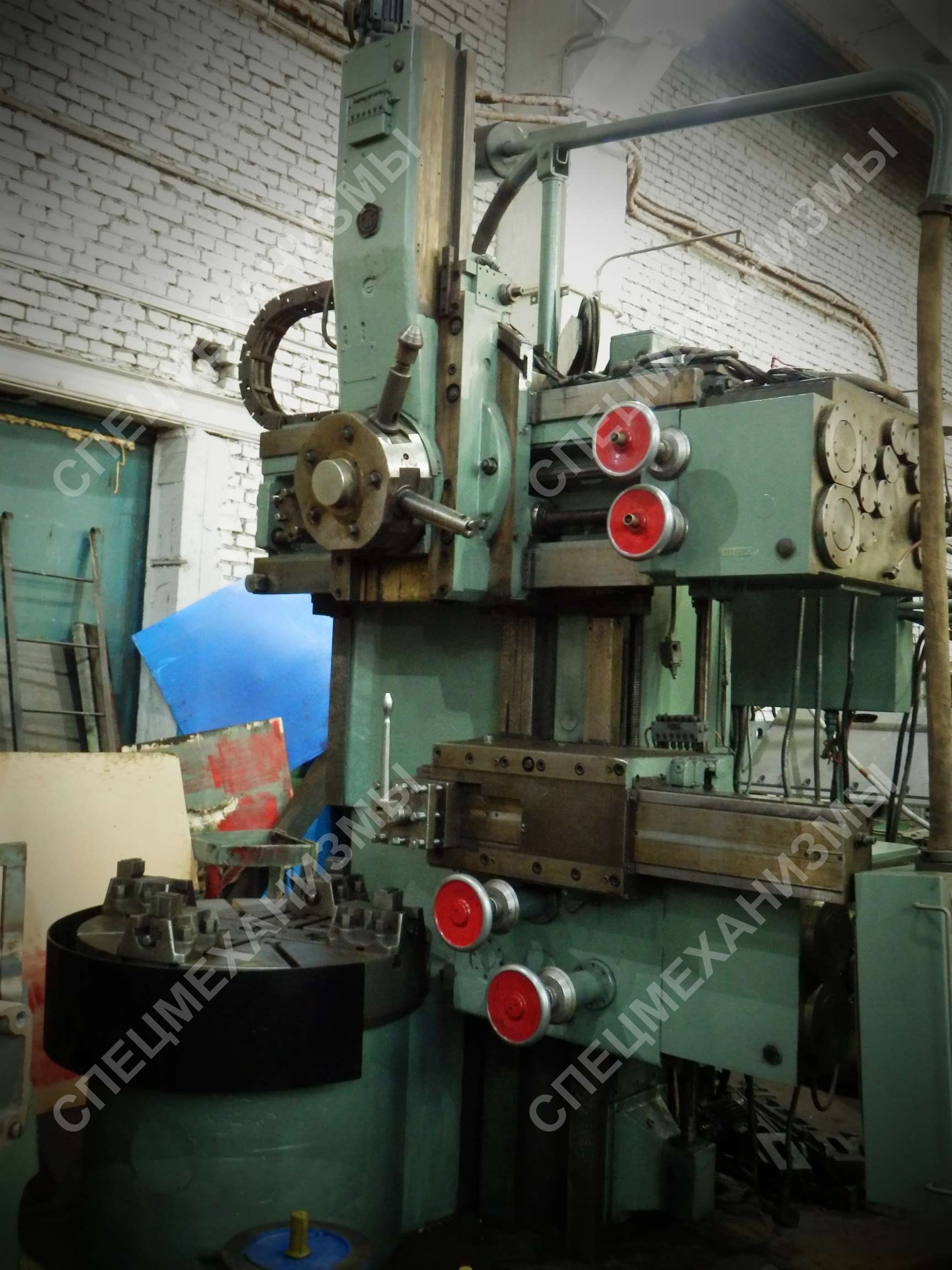

Станок токарно-карусельный мод. 1512Ф1
Стоимость: Уточняйте

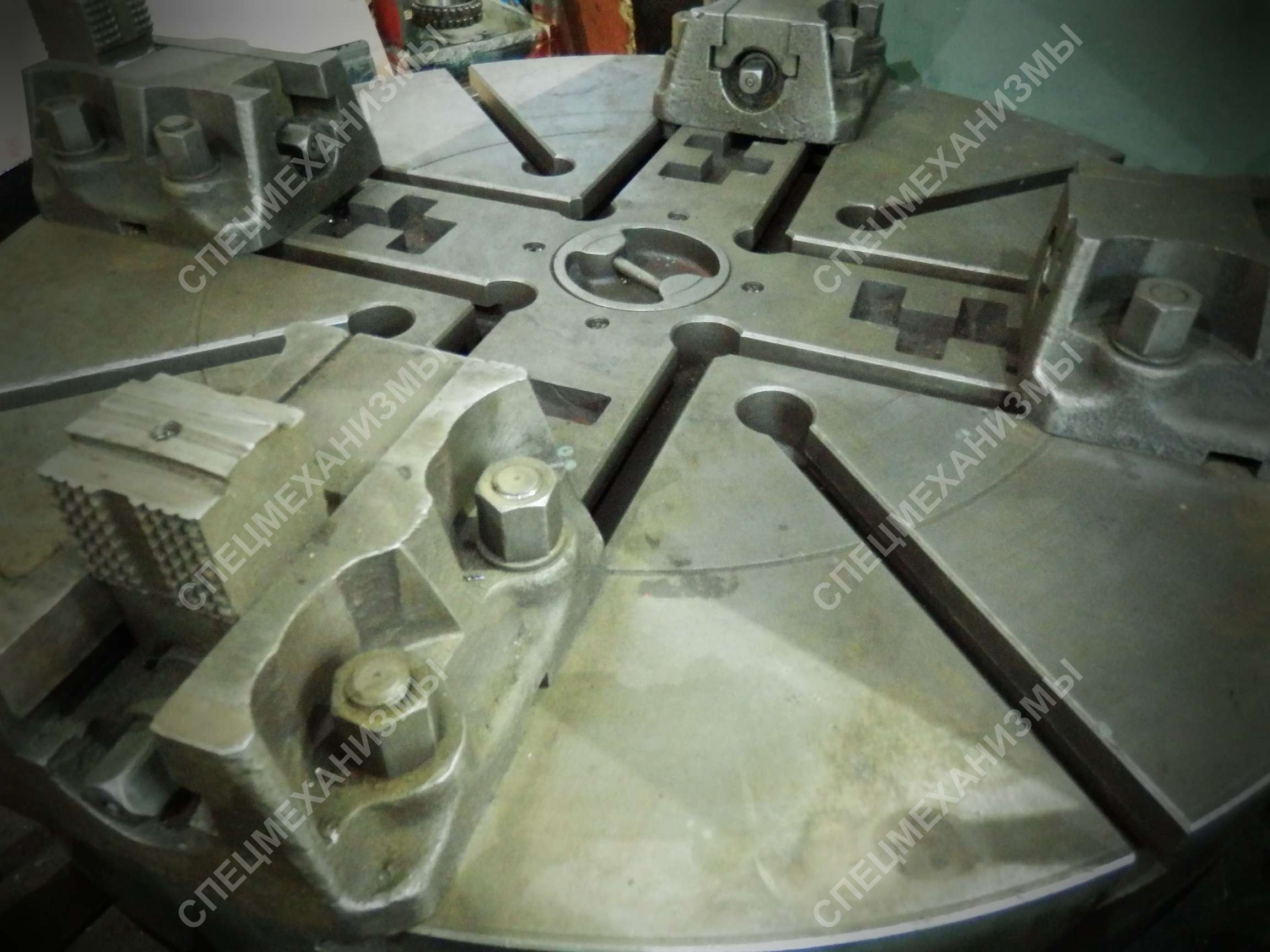

Токарно-карусельный станок 1512Ф1 предназначен для обработки изделий большой массы с относительно небольшой длиной по сравнению с диаметром. Отличительной особенностью станка 1512Ф1 является вертикальное расположение шпинделя. На его верхнем конце находится планшайба, на которой с помощью кулачков, имеющих радиальное перемещение, устанавливается и закрепляется обрабатываемое изделие. Изделие совершает главное вращательное движение, а инструмент, закрепленный на суппорте, - поступательное движение подачи.

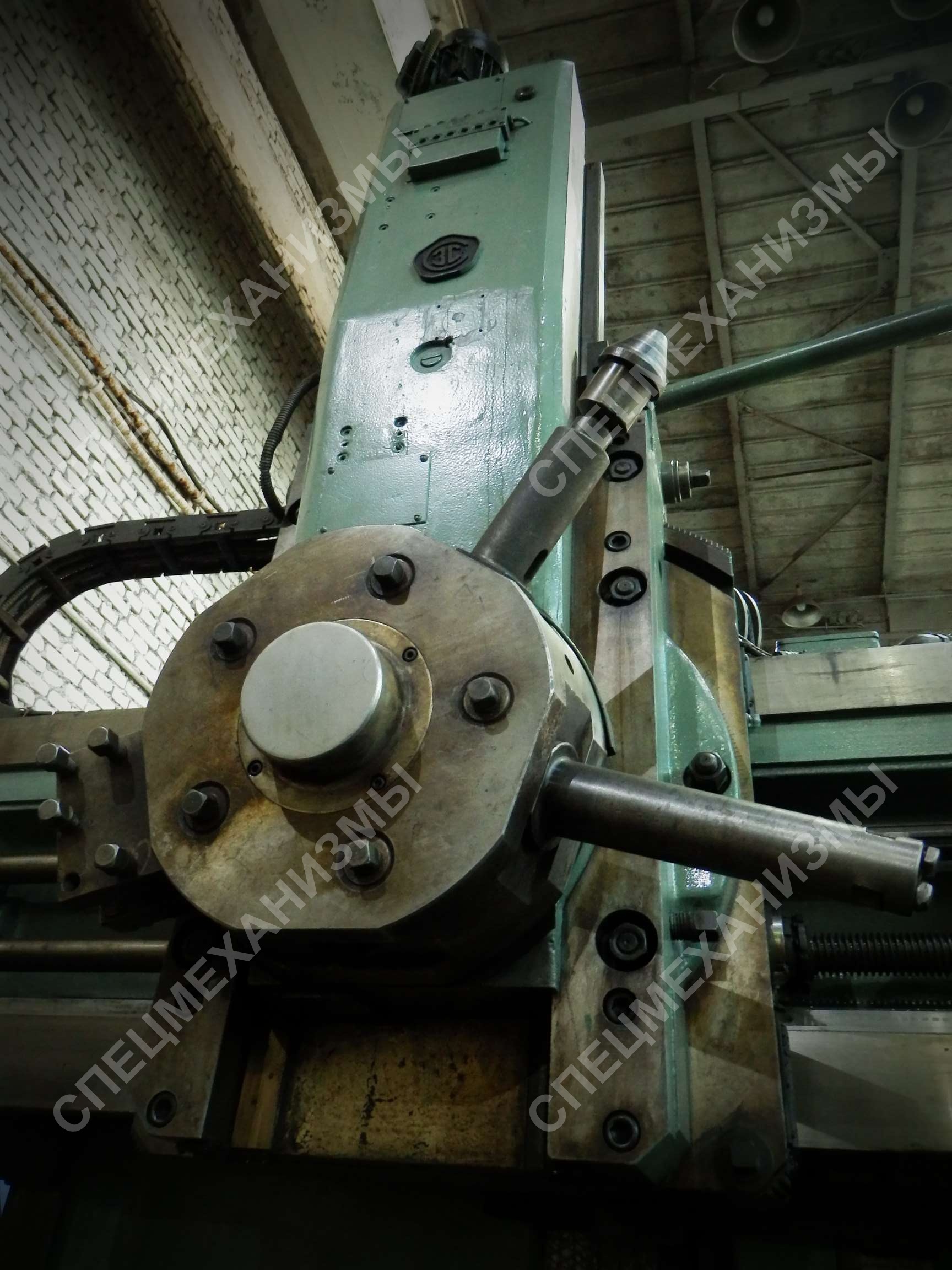

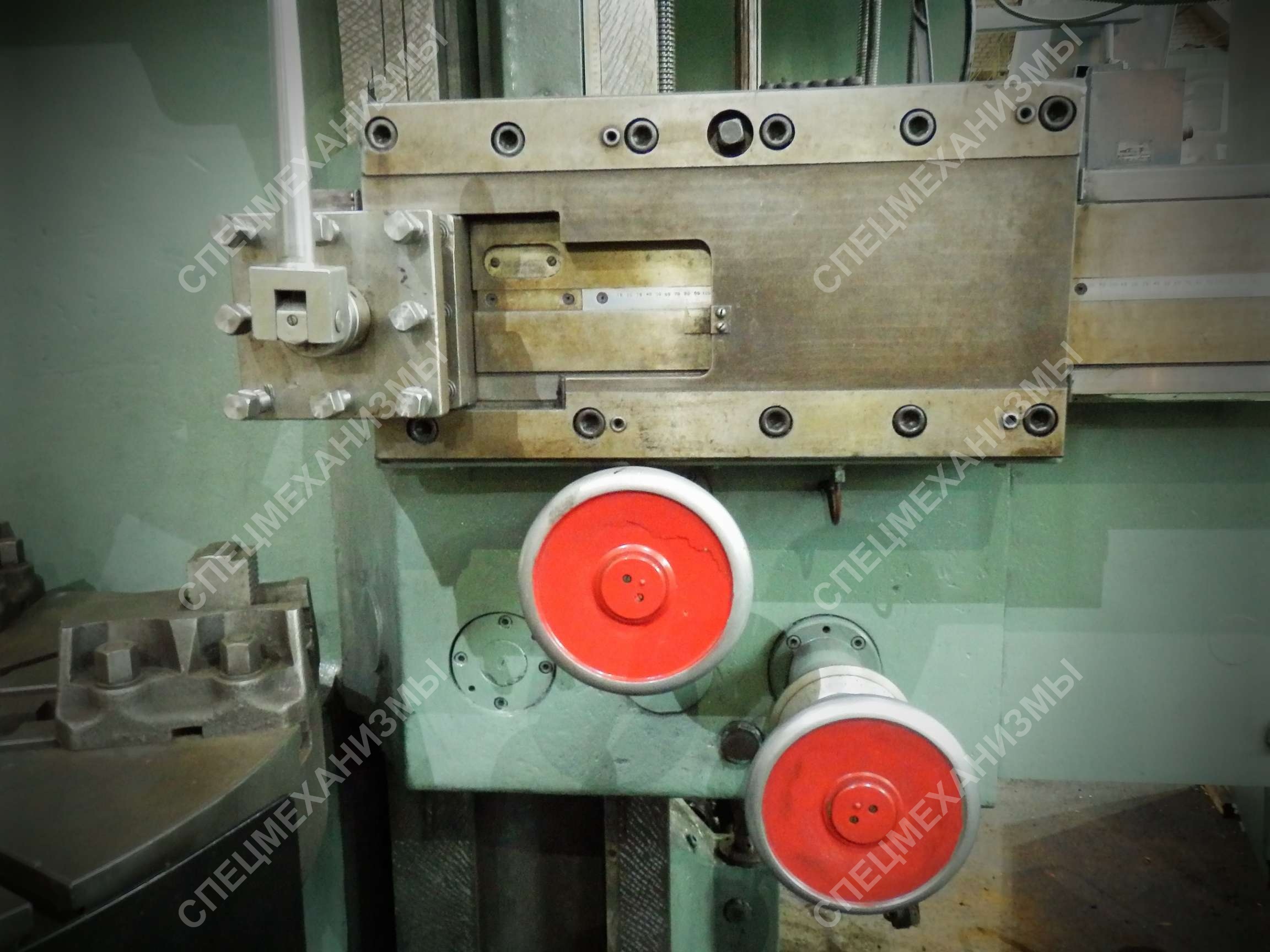

Станок имеет два суппорта: вертикальный с пятипозиционной револьверной головкой с автоматическим поворотом и фиксацией на каждой позиции и горизонтальный (боковой) с четырехпозиционным резцедержателем.
На станке 1512Ф1 можно производить следующие операции:- обтачивание и растачвание цилиндрических и конических поверхностей;
- обтачивание плоских торцовых поверхностей вертикальным и боковым суппортами.
Кроме того, вертикальным суппортом можно производить обтачивание плоских торцовых поверхностей с поддержанием ступенчато-постоянной скорости резания на чистовых и получистовых режимах; сверление, зенкерование и развертывание; прорезание канавок и отрезку.
Значительная мощность электродвигателя главного привода, высокая жесткость базовых деталей и достаточная прочность всех элементов кинематической цепи в сочетании с широкими диапазонами регулирования чисел оборотов планшайбы и величин подач позволяют вести на данном станке высокопроизводительную работу на скоростных режимах резания.
| Технические характеристики | |
|---|---|
| Наибольший диаметр обрабатываемого изделия, мм: | 1250 |
| Наибольшая высота обрабатываемого изделия, мм | 1000 |
| Диаметр планшайбы, мм | 1120 |
| Пределы частот вращения планшайбы, об/мин 1 - 250 | 1-250 |
| Количество ступеней частот вращения планшайбы | 2 |
| Наибольший допустимый крутящий момент на планшайбе, кНм | 20 |
| Мощность электродвигателя главного движения, кВт | 55 |
| Ход поперечины, мм | 660 |
| Скорость перемещения поперечины, м/мин | 0,45 |
| Ход суппорта по горизонтали, мм | 775 |
| Ход ползуна суппорта по вертикали, мм | 700 |
| Наибольшее допустимое усилие резания, кН | 35 |
| Наибольший угол поворота ползуна, град./strong> | ±45 |
| Количество позиций револьверной головки 5 | 5 |
| Ход суппорта по вертикали, мм | 1000 |
| Ход ползуна по горизонтали, мм | 630 |
| Количество позиций резцедержателя | 4 |
| Пределы подач суппортов, мм/об | 0,03 - 12,5 |
| Количество подач суппортов | 18 |
| Скорость установочных перемещений суппортов, мм/мин | 2000 |
| Наибольшая масса обрабатываемого изделия, кг | 5000 |
| Габариты станка, мм: | |
| длина | 2875 |
| ширина | 2660 |
| высота | 4100 |
| Вес станка, кг | 16500 |
