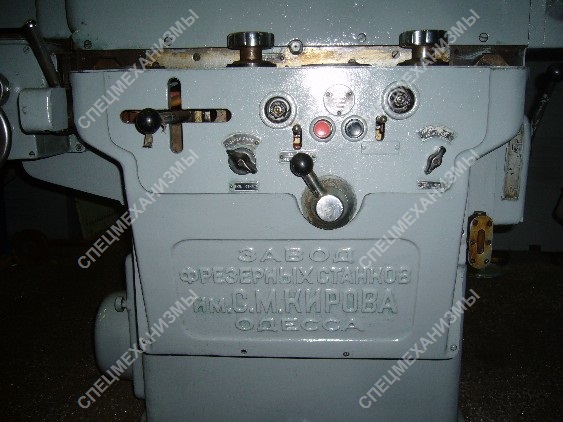

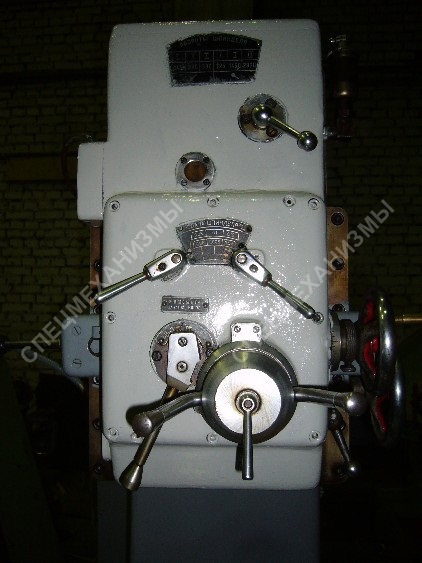

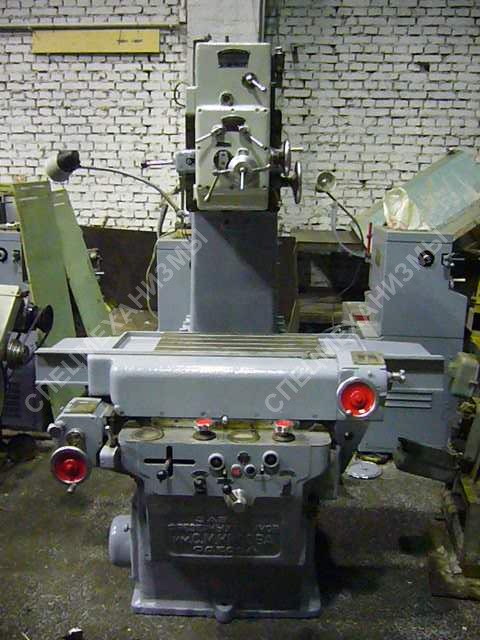

Станок координатно-расточной мод. 2А430
Стоимость: Уточняйте
Применяется для обработки точных отверстий в тех случаях, когда расстояния между их осями или расстояния их осей от базовых поверхностей детали должны быть выдержаны с очень высокой степенью точности. Точные расстояния между осями обработанных отверстий и принятыми базовыми поверхностями получают без применения каких-либо приспособлений для направления инструмента. Для точного отсчета перемещений подвижных узлов станок имеет специальные устройства: точные ходовые винты с лимбами и нониусами; жесткие и регулируемые концевые меры вместе с индикаторными устройствами, прецизионные масштабы в сочетании с оптическими приборами и индуктивные проходные винтовые датчики. Станок снабжон крестовым столом, который может перемещаться в двух взаимно перпендикулярных направлениях (продольном и поперечном). Шпиндель имеет вращательное движение и движение подачи в осевом направлении. Координатно-расточной станок можно использовать и как измерительную машину для проверки размеров деталей и особо точных разметочных работ.
| Технические характеристики: | |
|---|---|
| Наибольший диаметр сверления, мм | 16 |
| Наибольший диаметр растачивания, мм | 60 |
| Расстояние от оси шпинделя до колонны, мм | 310 |
| Расстояние от торца шпинделя до поверхности стола, мм: | |
| наименьшее | 100 |
| наибольшее | 425 |
| Наибольший допускаемый вес изделия, кг | 110 |
| Размеры стола (длина*ширина), мм | 560*280 |
| Наибольшая величина перемещения, мм: | |
| продольное | 400 |
| поперечное | 250 |
| Цена деления лимбов продольного и поперечного перемещения, мм | 0.01 |
| Цена деления нониусов продольного и поперечного перемещения, мм | 0.001 |
| Величина перемещения на один оборот лимбов, мм | 5 |
| Конус шпинделя | Морзе 2 |
| Диаметр отверстия в шпинделе, мм | 10.5 |
| Наибольшая величина вертикального перемещения шпинделя, мм: | |
| ручного | 150 |
| механического | 145 |
| Наибольшая величина вертикального перемещения шпиндельной головки, мм | 175 |
| Вес станка, кг | 1930 |
| Габариты, мм: | |
| длина | 1340 |
| ширина | 1500 |
| высота | 2025 |
